東風牌天龍8.6米/9.6米翼開啟廂式車
|
【整車技術參數】
|
|
產品商標
|
東風牌
|
公告批次
|
345
|
|
產品名稱
|
翼開啟廂式車
|
產品型號
|
DFH5260XYKDX1
|
|
總質量(Kg)
|
25500
|
罐體容積(m3)
|
|
|
額定載質量(Kg)
|
13805,13870,12870,12805
|
外形尺寸
|
10100,11000,12000×2550×3990
|
|
整備質量(Kg)
|
11500,12500
|
貨廂尺寸
|
7700,8600,9600×2400,2450,2500×2570,2680,2620,2720,2750
|
|
駕駛室準乘人數(人)
|
2,3
|
鞍座最大載質量(Kg)
|
|
|
接近角/離去角(°)
|
13/17
|
前懸/后懸
|
1480/2425,1480/2725,1480/3075
|
|
軸荷(Kg)
|
7000/7000/11500
|
最高車速(Km/h)
|
89,110
|
|
備注
|
1.發動機DDi75E300-60最大凈功率215kW;發動機DDi75E340-60最大凈功率245kW;發動機DDi75E350-60最大凈功率252kW。2.安裝具備衛星定位功能的行駛記錄儀。3.隨底盤選裝僅高度不同的駕駛室,高頂駕駛室頂部氣喇叭為選裝件,駕駛室前角擾流板為選裝件,選裝駕駛室前面罩,選裝駕駛室頂部"東風商用車"企業標識,選裝僅顏色不同的后視鏡,選裝AEBS攝像頭和雷達面罩;選裝單油箱,雙油箱或雙腔油箱;選裝后處理外形和后處理隔熱板;選裝駐車空調電瓶;選裝不同材質儲氣筒;選裝廂體結構,選裝后門結構,頂板與側翼板固定連接在一起開啟。4.ABS型號/生產企業:ABS
8/東科克諾爾商用車制動系統(十堰)有限公司。5.裝備側面及后下部防護裝置,側防護:材質Q235,連接方式螺栓連接.后下防護:材質Q235、DL510,連接方式螺栓連接,斷面尺寸120×60mm、120×80mm,離地高度480mm、460mm、440mm。6.選裝限速裝置,限速89km/h。7.選裝起重尾板,尾板質量為550kg,尾板收起狀態的水平長度為295mm,選用斷面尺寸Φ121的后防護,后防護材質Q235,連接方式焊接,離地高度470mm;選裝后踏步。8.發動機DDi75E300-60對應油耗申報值36.0L/100km;發動機DDi75E340-60對應油耗申報值36.0L/100km;發動機DDi75E350-60對應油耗申報值36.0L/100km。9.該車型可選裝ETC車載裝置。
|
|
【底盤技術參數】
|
|
底盤型號
|
DFH1260D1
|
底盤名稱
|
載貨汽車底盤
|
|
商標名稱
|
東風牌
|
生產企業
|
東風商用車有限公司
|
|
軸數
|
3
|
輪胎數
|
8
|
|
軸距 (mm)
|
1995+4200,1995+4800,1995+5450
|
|
輪胎規格
|
11.00R20
18PR,295/80R22.5 18PR,12R22.5 18PR
|
|
鋼板彈簧片數
|
2/2/-,3/3/-
|
前輪距
|
2010/2010,2040/2040
|
|
燃料種類
|
柴油
|
后輪距
|
1860,1880
|
|
排放依據標準
|
GB17691-2018國Ⅵ
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
|
DDi75E300-60
DDi75E340-60
DDi75E350-60
|
東風商用車有限公司
東風商用車有限公司
東風商用車有限公司
|
7500
7500
7500
|
220
250
257
|

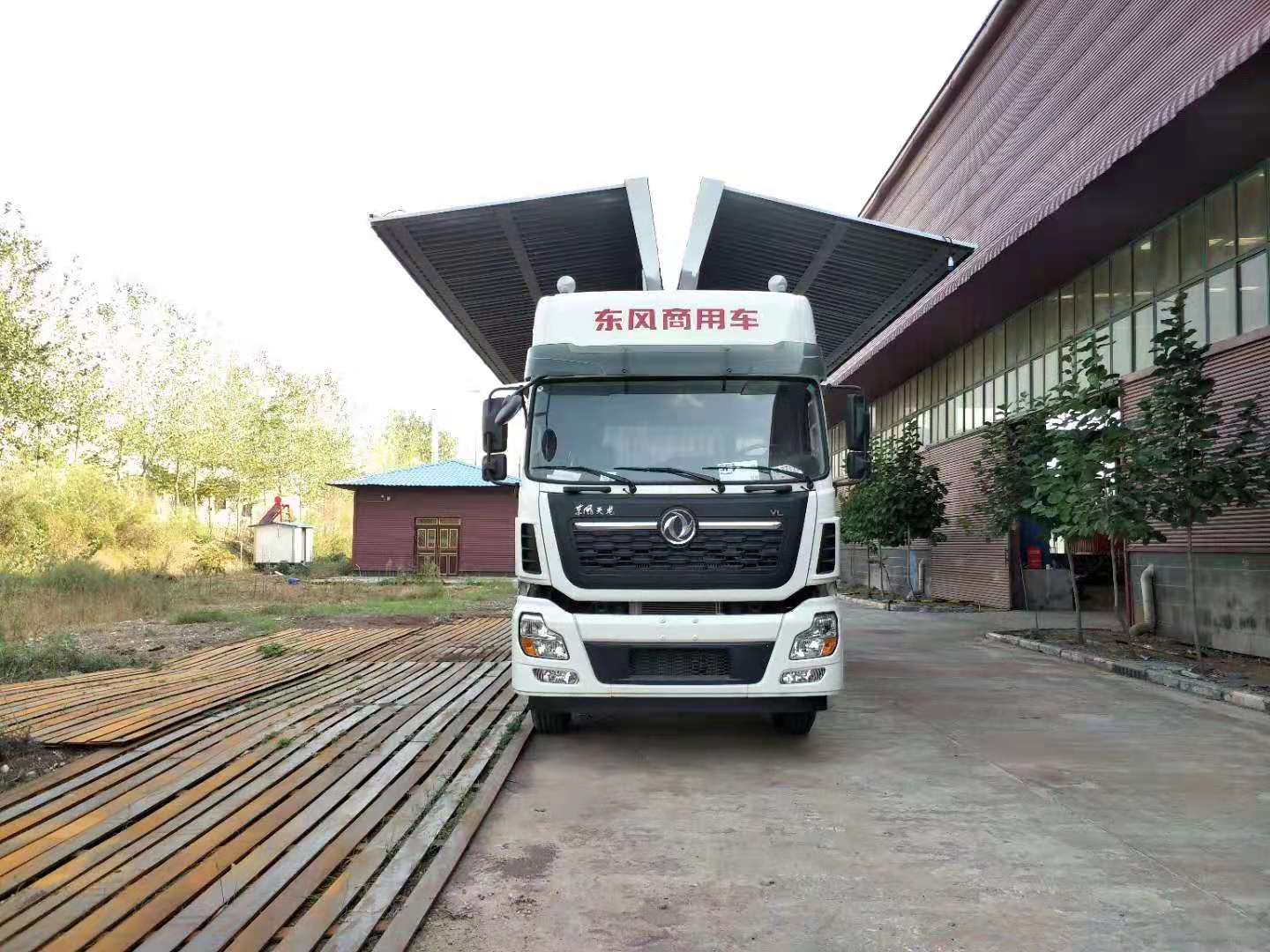

電液一體化舉升裝置由一個動力單元控制電鈕控制舉升兩翼可舉升90度；
動力單元為4缸舉升，廂體四個液壓雙回路吸附油缸；
翼開啟廂式車廂體矩型方管框架結構，鋁型材邊框、外飾鋁波紋板，內飾鍍鋅平
板，外頂整張鍍鋅平板，（可選鐵瓦楞材質）帶防水槽，底板采用3個厚紋理防滑
鋼板，外表防滑，美觀耐用，并帶有臥環防止貨物左右晃動。左右兩側雙飛翼液
壓開起式車廂，廂體下端可以選裝活動欄板。電液一體化舉升裝置動力單元，4個
液壓油缸，兩側獨立舉升工作，互不影響。升降安穩，翼展車翼板收展自如，讓
翼展廂式車運輸更加高效、便捷。

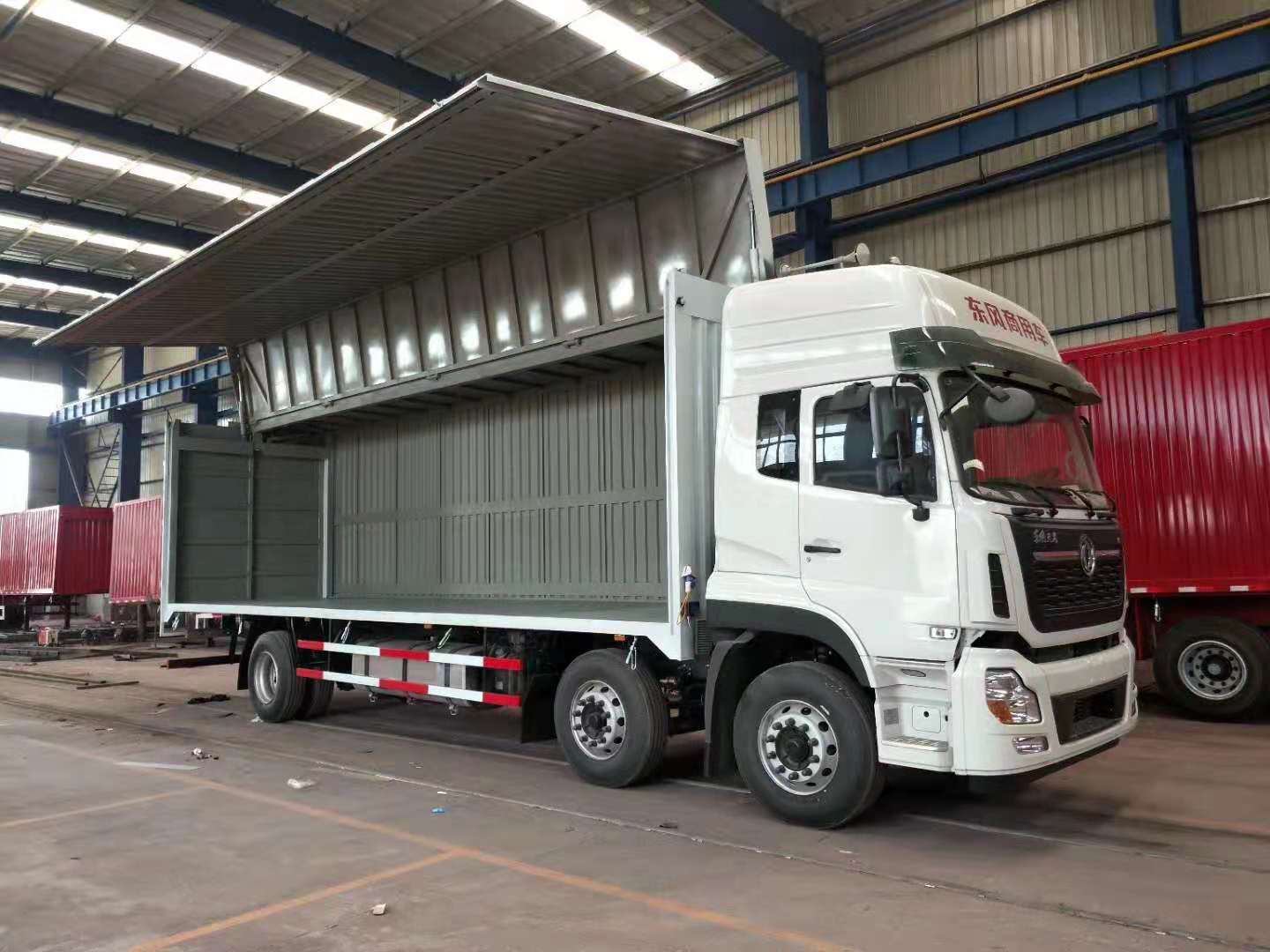

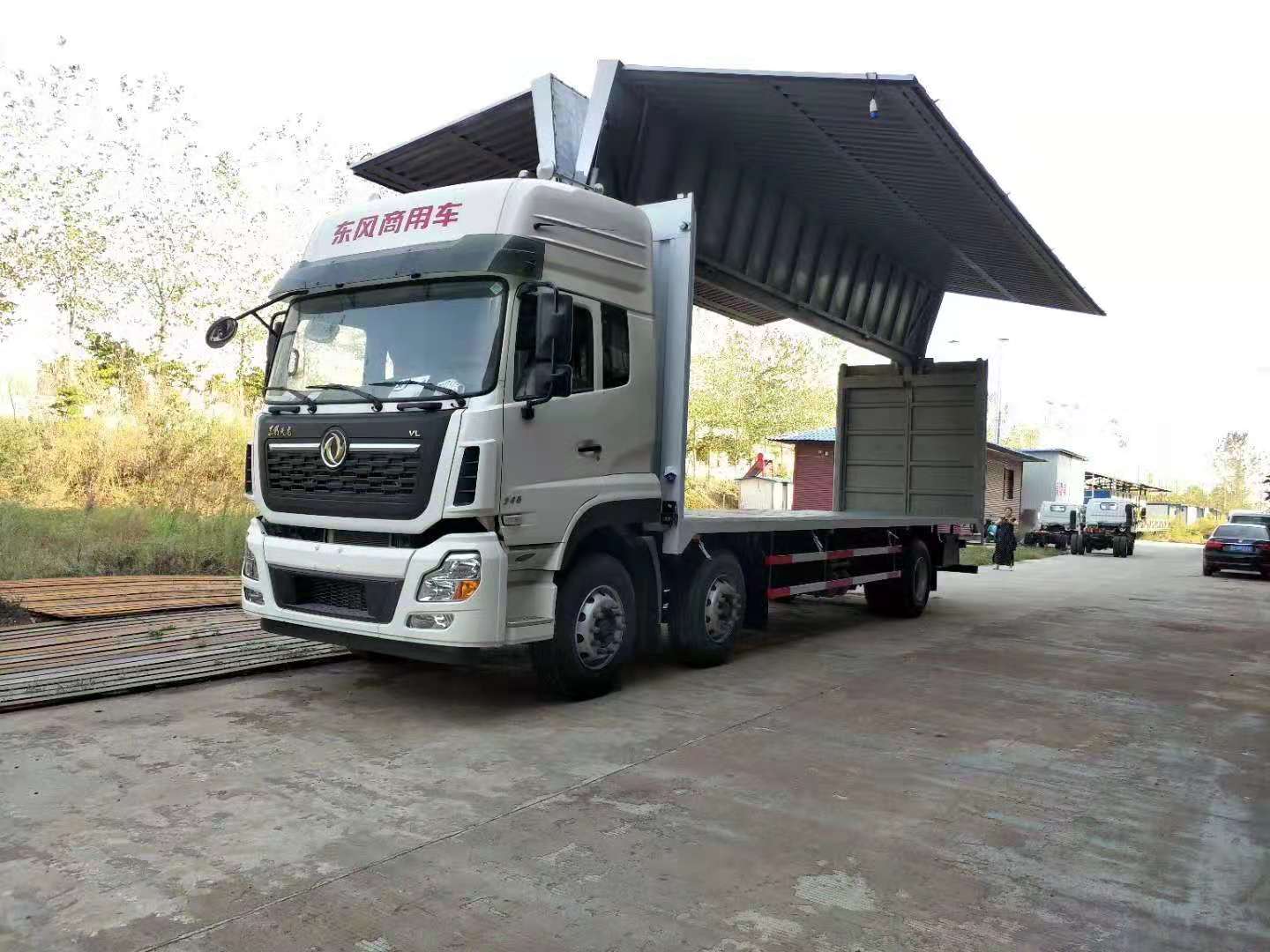

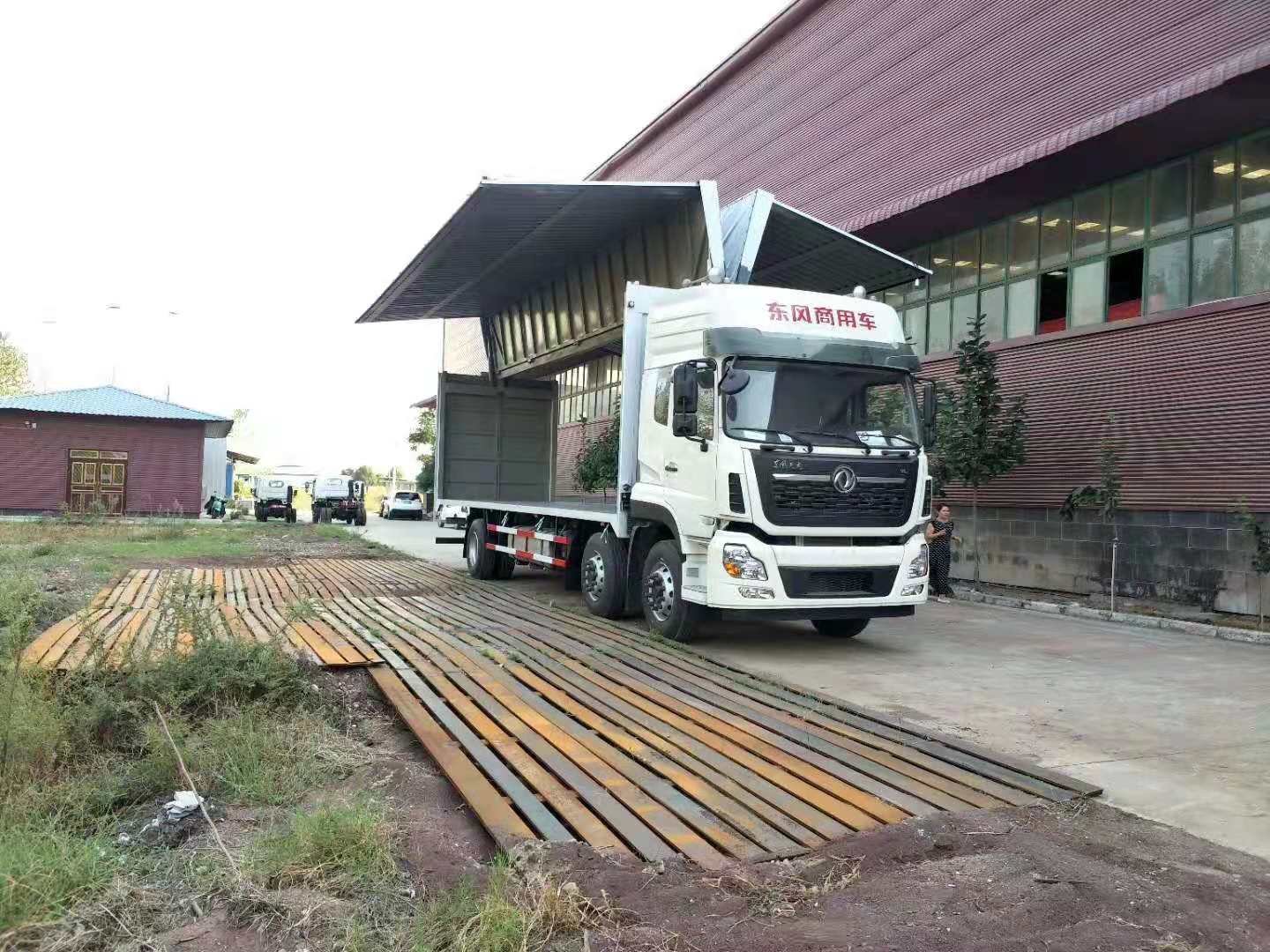

1.左右兩側雙飛翼液壓開起式車廂(翼門開起時，可左右飛翼門獨立進行開起,互不
干涉影響);
2.飛翼門主大梁橫截面寬:160mm,厚:32mm;
3.車廂地板:材料為花紋板(厚:3mm);
4.雙翼門(內設照明燈具):外部材料為鋁合金小波紋瓦楞式厚(1.2mm)內部材料為鍍
鋅板厚(0.8mm)
5.鋁板內帶矩型管加強梁,并在上面鋪設焊接牢固的防撞橫梁;或采用1.2mm厚鐵瓦
楞板.
6.翼門開起方式:液壓動力單元（電液一體化自動舉升裝置動力單元;
7.液壓缸直徑:63mm; 油5壓動力由電機提供:電機功率:2.2KW; 電壓:24V;
8.后門類型:左右雙扇可開起式
9.每扇飛翼門與大梁連接處應焊接大鉸鏈(大合葉),以保證活動部位的應有強度.
10.電液一體化舉升裝置由一個動力單元控制電鈕控制舉升兩翼可舉升90度;
11.動力單元為4缸舉升,廂體四個液壓雙回路吸附油缸;
12.廂體下端可以選裝活動欄板,底部裝有臥環,便于固定貨物.
